騰控產品在油田間抽節能中的應用
作者：騰控科技 來源：www.dqvwrmaxso.com 發布于：2025-03-10 17:35:44

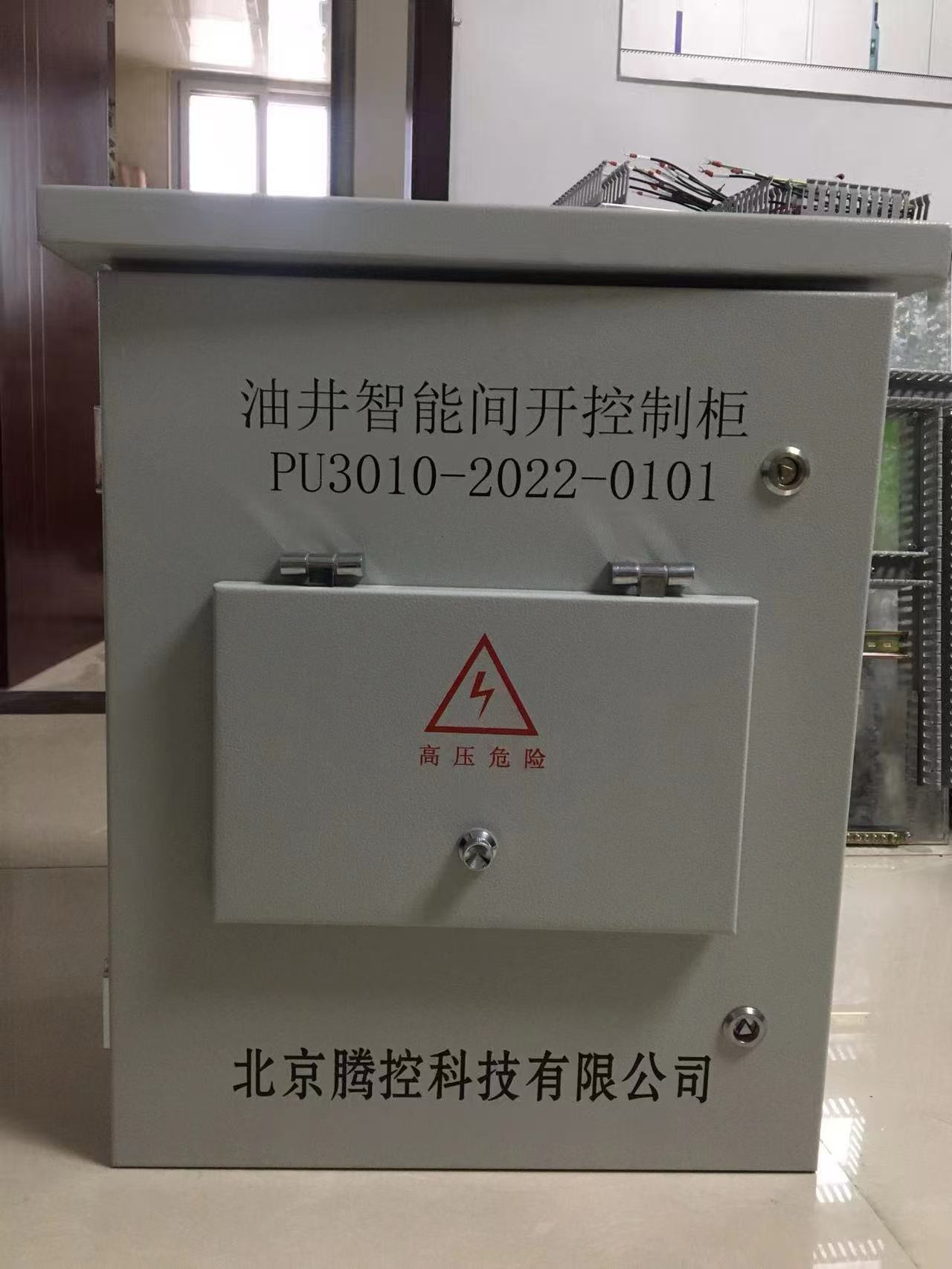

方案介紹

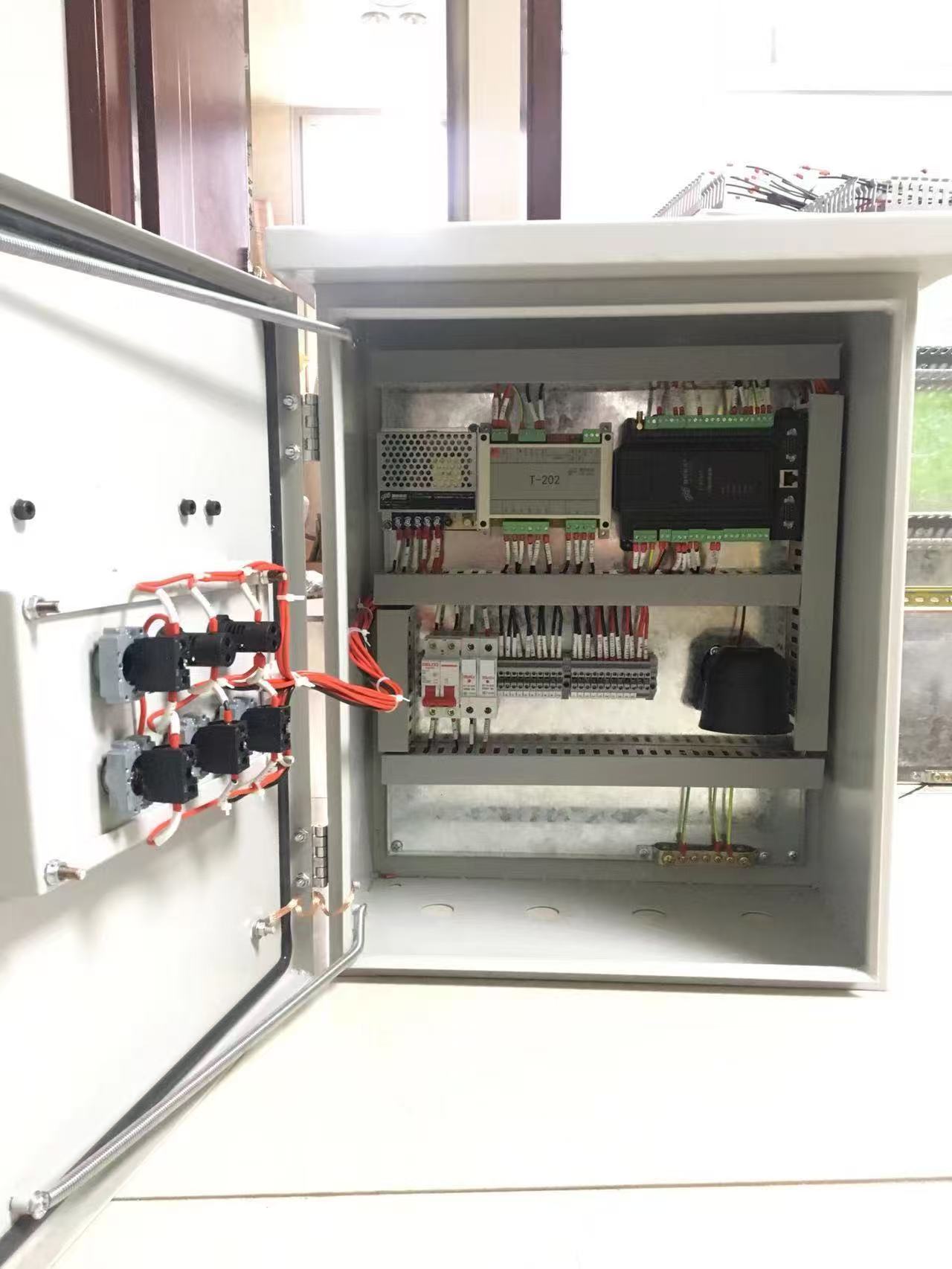

•包括RTU,電參模塊，開關電源，空氣開關，避雷器，間開選擇開關，語音播報，間開指示燈燈
•內置ZIGBEE無線模塊
•內置揚聲器
•間抽模式選擇：RTU的運行模式包括本地控制模式、遠程常規模式、間抽模式。通過間抽選擇按鈕及間抽控制命令，實現間抽模式切換，實現本地控制模式、遠程常規模式、間抽模式切換。
•間抽模式控制：由RTU執行間抽管理平臺（智能油井系統）下發的間抽控制制度，自主定時執行油井啟停操作，實現抽油機的群控間抽運行。

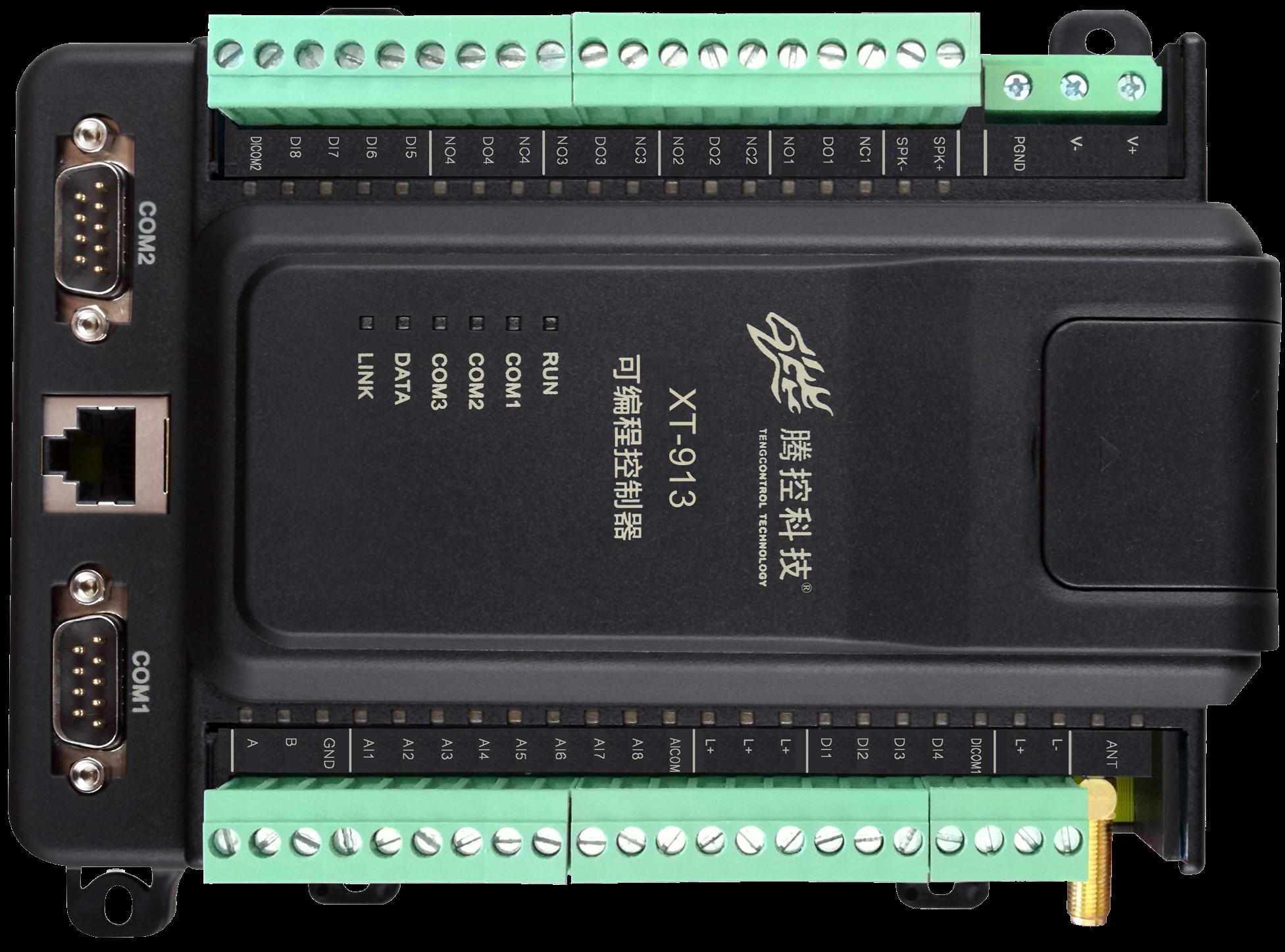

RTU
•采用國產A7雙核處理器，最高時鐘1.2GHZ，內存128M，8G FLASH
•3個串口，1個網口
•聲卡+25w功放
•8AI/8DI/4DO
•內置ZIGBEE與井場RTU通信
•地面示功圖，功率曲線，電流曲線采集
•電機保護
•WEB管理
•內置已經訓練完成的1DCNN神經網絡模型通過示功圖曲線和功率曲線，可以識別油井常見工作狀態，包括但不限于正常工作，供液不足，伴氣影響，氣鎖，碰泵，閥關閉延遲，柱塞脫出，游動閥漏失，固定閥漏失，皮帶斷，皮帶打滑等
電參模塊
•采集計算三相電壓/電流/有功功率/無功功率/頻率/功率因數等
•四象限電能累計
•電動機保護
•RS485與RTU通信
其他
•ZIGBEE模塊
•開關電源
•揚聲器
•間抽指示
•外置4G/5G通信模塊
•外配電流互感器
•等等
效果
該方案在油田得到大規模應用，因其技術先進，結構簡單，設施容易，取得了非常好的節能效果
