摘要：
　　對水源井進行數字化監控，保證水源井穩定可靠的工作，對有關單位水源井的遠程調度和科學管理起到重要作用。本文通過介紹MDS系列微機型電動機保護在水源井監控中的應用,為系統集成商做類似項目提供一個有效的范例。
　　
　　關鍵詞：水源井監控、微機型電動機保護。
　　
1.前言
　　
　　利用最新的自動化技術對水源井進行監控，已越來越成為一種趨勢。一般的水源井監控采用PLC＋變送器實現的，主要監測的對象包括：
　　 ·水泵的三相電壓、三相電流，以及水泵的開停狀態。
　　 ·水泵的遠程開�？刂啤�
　　 ·水源井的液位、出水管壓力和流量。

　　 采用的變送器或傳感器包括：三相電壓變器、三個電流變送器、流量計、壓力變送器、液位傳感器。
　　 采用MDS系列微型電動機保護＋變送器的水源井監控，主要監測的對象包括：
　　 ·水泵的三相電壓、三相電流、三相有功功率、三相無功功率、功率因數、積分電度、零序電流、互序電流等電參量
　　 ·水泵的開停狀態檢測。
　　 ·水泵的過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、溫度保護、電動機熱模型保護、故障診斷。
　　 ·水泵的遠程開停控制。
　　 ·水源井的液位、出水管壓力和流量。
　　 ·可以在變頻環境下使用。

　　采用的變或傳感器包括：三相電流互感器、流量計、壓力變送器、液位傳感器。
　　比較兩種方案，后一種方案有以下諸多優點：
　　 ·由于采用先進的算法直接測量不需要三相電壓變送器和三相電流變送器，降低成本。減少接線，便于安裝。
　　 ·功能強大，綜合的測量和保護功能保證水泵的可靠運行，。以及遠程維護。
　　

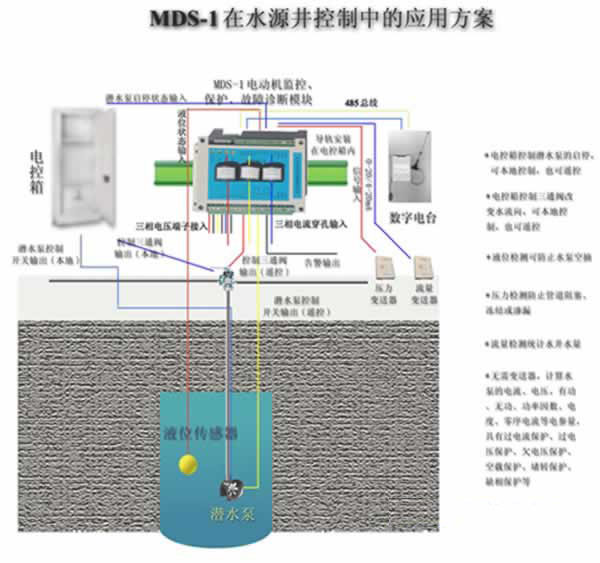

2.系統結構（以MDS－1為例）
　　

　　
3.MDS系列微型電動機保護功能簡介：
　　
　�。�1）．MDS-1 微機型電動機保護的功能
　　 ·不需要電壓、電流等變送器，三表法直接準確測量三相交流電壓、三相電流、三相有功功率、三相無功功率、頻率、功率因數、零序電流、負序電流、零序電壓、負序電壓、積分電度等電參量, 可以在變頻器環境下使用。
　　 ·具有3路獨立的開關量繼電器輸出，可以作為遙控、跳閘或者告警。
　　 ·6路開關量光隔輸入，也可以作為脈沖量輸入。
　　 ·2路直流輸入(0-20mA或0-5V),可以接各種變送器。
　　 ·兩路隔離232或485通信接口，支持MODBUS規約。
　　 ·FFT算法，可計算0－31次諧波。
　　 ·三相異步電動機的反時限過負荷（熱過載）保護、不平衡（負序過流）保護、啟動時間過長保護、堵轉保護、接地（零序過流）保護、欠電壓保護、過電壓保護。
　　 ·三相電動機轉子斷條、軸承損壞、絕緣監測等故障診斷功能。
　　 ·工作溫度：－20至70攝氏度

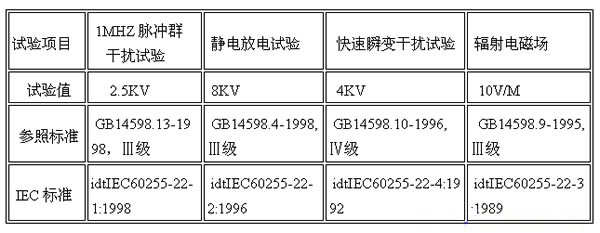

　　 ·EMC性能如下：
　　

　　
　　（2）．MDS-104微機型電動機保護的功能
　　 ·不需要電壓、電流等變送器，三表法測量準確測量三相交流電壓、三相電流、有功、無功、頻率、功率因數、零序電流、負序電壓等電參量，數據刷新速度100次/S。測量數據刷新25次/S,也可以接成兩表法使用，兩表法下無法進行負序保護
　　 ·具有4路獨立的開關量繼電器輸出，可以作為遙控、跳閘或者告警。
　　 ·6路開關量光隔輸入，也可以作為脈沖量輸入。
　　 ·4路隔離直流輸入(0-20mA或0-5V),可以接各種變送器；
　　 ·2路RS232/RS485通信接口，支持MODBUS規約。
　　 ·三相異步電動機的過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、溫度保護、電動機熱模型保護、故障診斷等。
　　 ·線路三段過流速斷保護，反時限速斷保護，自動重合閘
　　 ·可以通過正序和負序電流的計算，了解當前電動機是正轉還是反轉，防止電網事故產生相序錯誤而導致的電動機燒毀。
　　 ·工作溫度：－40至70攝氏度

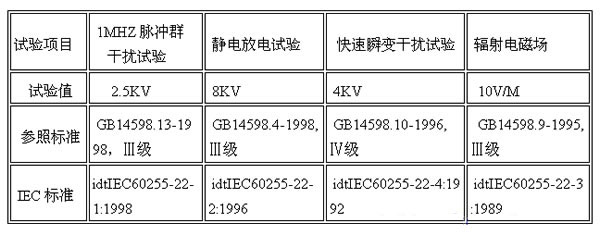

　　 ·EMC性能如下：
　　

　　
4.結束語
　　
　　MDS系列微機型電動機保護已有兩千多套產品穩定運行于全國各地，包括水源井控制、抽油機控制等多種應用場合，是系統集成商的理想選擇。
