隔離配電器

概述 . 主要技術規格

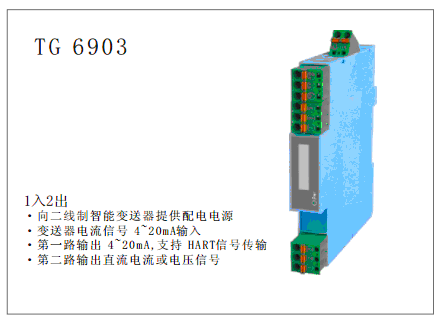

• 給二線制變送器提供隔離的電源,并將變送器產生的4～2 0mA信號隔離轉換后傳送至控制系統或其它儀表。
• 該產品是一入二出隔離配電器，一 路輸入，兩 路通道隔離輸出。第一路輸出直流信號4～2 0mA或1~5V，同時支持HART信號通訊。第二路輸出直流電流或電壓信號。
• 該隔離配電器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

●  供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗(24VDC供電時)：<65mA

●  輸入

輸入信號：4～20mA；HART信號

輸入阻抗：24Ω

給變送器的配電：20mA時，≥18.5V（出廠默認），若需要更大配電（如≥22V），訂貨時注明

最大輸入電流：約24mA

●  輸出

第一路輸出

    輸出信號：4～20mA；HART信號

    電流輸出負載：≤350Ω（出廠默認），另有≤550Ω，≤750Ω，≤1KΩ 可選

第二路輸出

    輸出電流：4~20mA；0~20mA；0~10mA或指定電流

    電流輸出負載：4(0)~20mA輸出時，≤350Ω（出廠默認），另有≤100Ω，≤750Ω，≤1KΩ，以訂貨時選定的為準

    輸出電壓：1~5V；0~5V；或指定電壓

●  綜合通用參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：<10ms

隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

機殼材質：PC（聚碳酸酯）材料

外形尺寸：16×116×110(mm)

工作環境溫度：-20～＋60℃

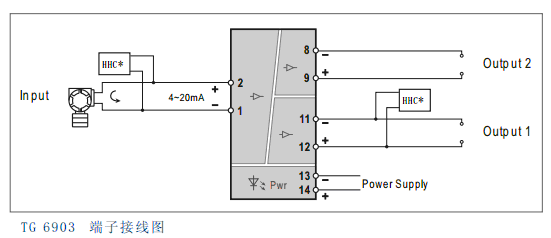

端子接線圖

●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
