隔離配電器

概述 . 主要技術規(guī)格

• 將處于現場的各種設備的直流信號源, 經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出直流電流或電壓信號。
• 該直流信號隔離器采用獨立的直流電源供電，供電電源-輸 入-輸出之間隔離。

●  供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

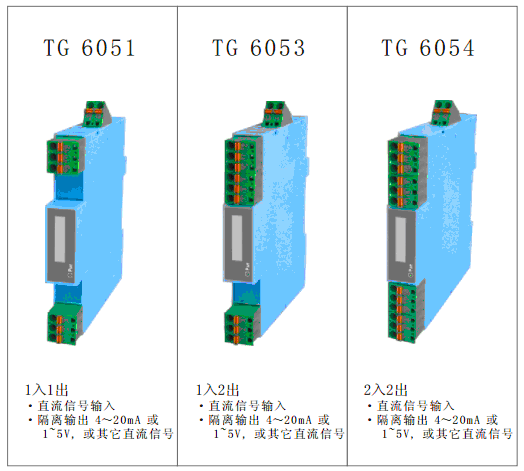

電流消耗(24VDC供電時)：＜25mA （1入1出）；＜45mA（1入2出）；＜50mA（2入2出）

●  輸入

輸入電流：4～20mA；0~20mA；0~10mA；其他指定電流

輸入電壓：1~5V；0~5V；0~10V；其他指定電壓

輸入阻抗：電流輸入時24Ω ；電壓輸入時≥500KΩ

●  輸出

第一路輸出

輸出電流：4～20mA；0～20mA；0～10mA；其他指定電流

輸出電壓：1～5V；0～5V；0～10V；其他指定電壓

電流輸出負載：4(0)~20mA輸出時，≤350Ω（出廠默認），另有≤100Ω，≤550Ω，≤750Ω，≤1KΩ可選

電壓輸出負載：1(0)~5V輸出時，≥10KΩ

輸出波紋：＜10mVp-p

●  綜合通用參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：<10ms

隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

機殼材質：PC（聚碳酸酯）材料

外形尺寸：16×116×110(mm)

工作環(huán)境溫度：-20～＋60℃

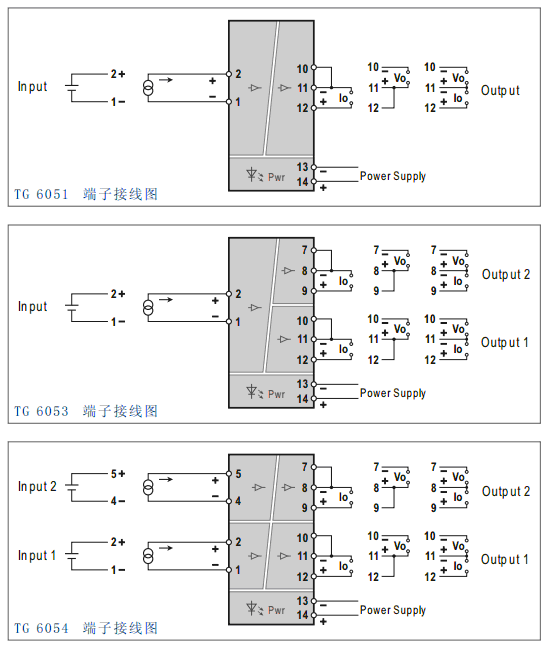

端子接線圖

●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
